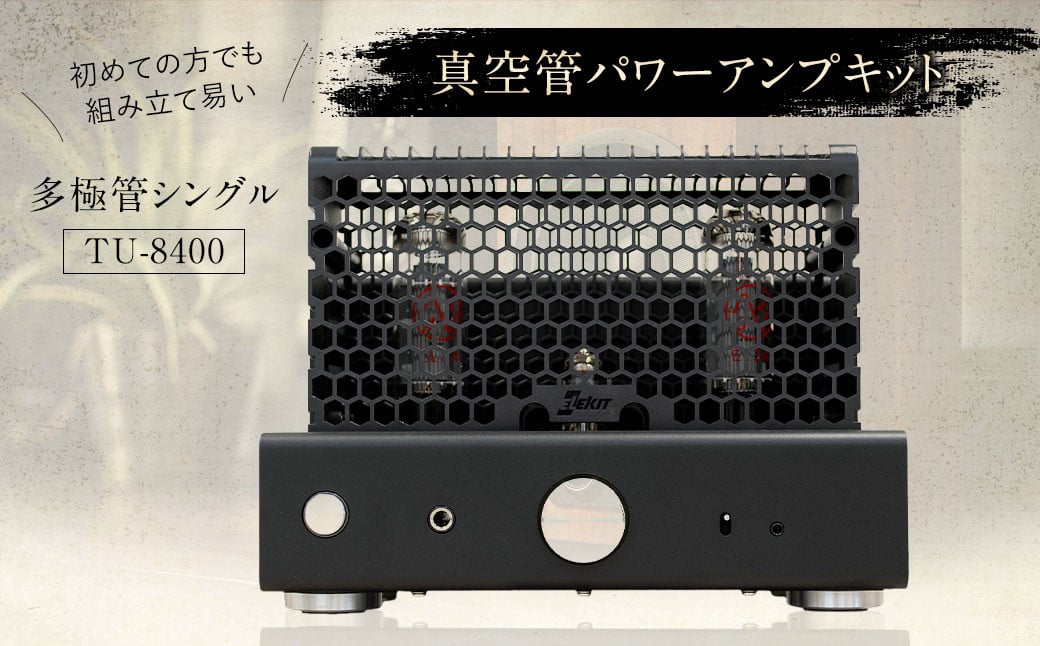

多極管シングルパワーアンプキット【TU-8400】
「アクティブオートバイアス機能」とHIGH・LOW、2つのパワーモードを持ちHIGHモードでは6L6系、KT66、KT88、KT90、EL34（6CA7）、5881、6550など、
さらに電源トランスのヒーター巻き線に余裕を持たせていますので、KT120、KT150、KT170の使用も可能です。
またLOWモードに切り替えると6V6、6F6もご使用いただけます。真空管による音の違いをお楽しみください。
※キットに真空管は付属しておりません。

【対応真空管】
※電圧増幅管1本 、出力管2本 を別途ご用意ください。
・電圧増幅管：12AX7（ECC83、7025）
・出力管：【LOWモード】6V6系、6F6系など、【HIGHモード】6L6系、EL34（6CA7）、 5881、7581、WE350B、KT66、KT77、KT88、KT90 など
※セイフティカバーが取り付けられなくなりますが、KT120、KT150、KT170等も使用可

【回路構成等】
・出力段：A級シングル、アクティブオートバイアス（低損失オートバイアス）
・ヒーター点灯方式：電圧増幅管：AC点灯
・B電源：MOSFETリップルフィルター（左右独立）
・プリアンプ機能：INPUT-2にオペアンプによるプリアンプ機能付（NJM2068DDが付属）

【モード切換】
・パワーモード：LOW 、HIGH
・出力管結線モード：UL（ウルトラリニア結線）、TRIODE（三極管結線）、PENTODE（五極管結線）

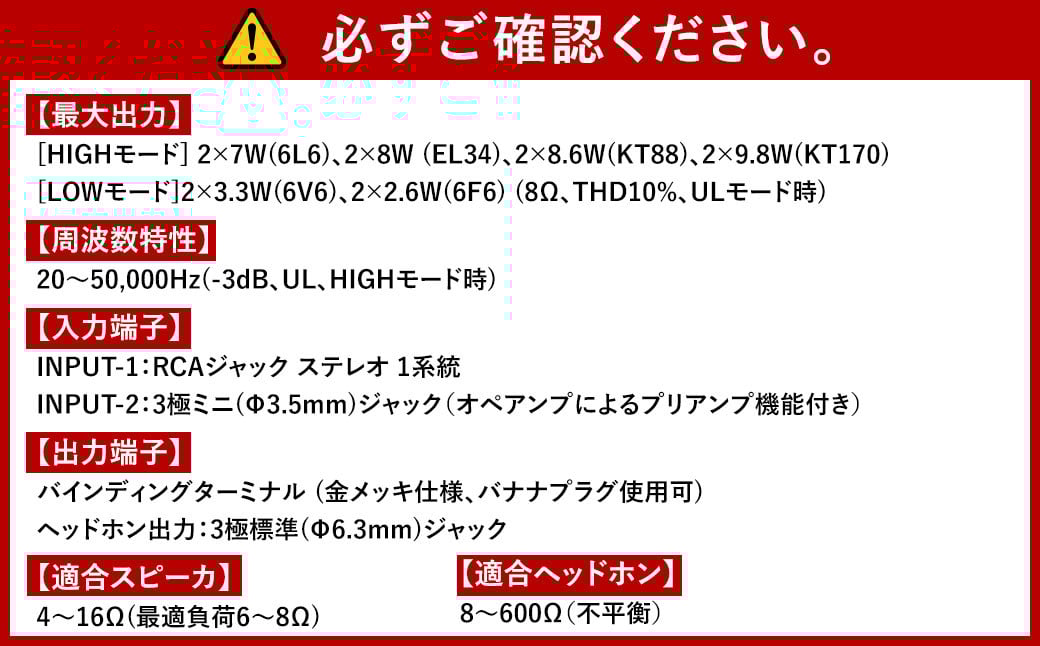

【最大出力】
・HIGHモード： 2×7W（6L6）、2×8W（EL34）、2×8.6W（KT88）、2×9.8W（KT170）
･LOWモード：2×3.3W（6V6）、2×2.6W（6F6）（8Ω、THD10%、ULモード時）

【周波数特性】　
20〜50,000Hz（-3dB、UL、HIGHモード時）

【入力端子】
INPUT-1：RCAジャック ステレオ 1系統 　　
INPUT-2：3極ミニ（Φ3.5mm）ジャック（オペアンプによるプリアンプ機能付き）

【出力端子】
バインディングターミナル（金メッキ仕様、バナナプラグ使用可）
ヘッドホン出力：3極標準（Φ6.3mm）ジャック

【適合スピーカ】
4〜16Ω（最適負荷6〜8Ω）

【適合ヘッドホン】
8〜600Ω（不平衡）

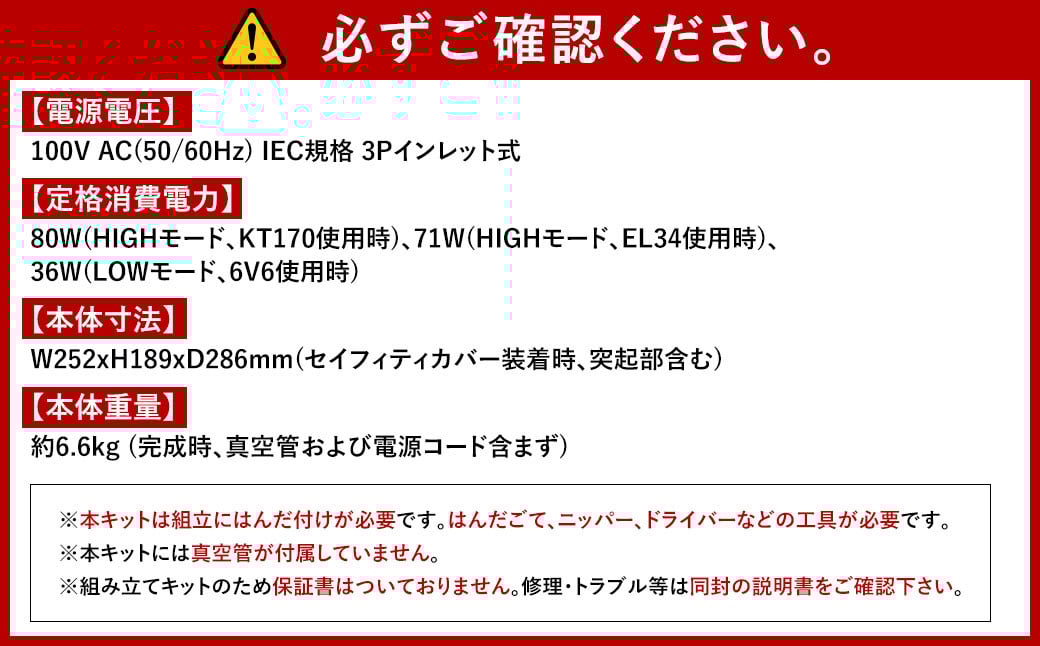

【電源電圧】
100V AC（50/60Hz）IEC規格 3Pインレット式

【定格消費電力】
80W（HIGHモード、KT170使用時）、71W（HIGHモード、EL34使用時）、36W（LOWモード、6V6使用時）

【本体寸法】
W252xH189xD286mm（セイフィティカバー装着時、突起部含む）

【本体重量】
約6.6kg（完成時、真空管および電源コード含まず）

■企画・立案
福岡県太宰府市内の事業所

■原材料名
返礼品組立にかかわる部品および組立説明書一式

■保存方法
高温・多湿を避け保管してください。

■備考（注意事項）
・本キットは組立にはんだ付けが必要です。
　はんだごて、ニッパー、ドライバーなどの工具が必要です。
・本キットには真空管が付属していません。
・組み立てキットのため保証書はついておりません。修理・トラブル等は同封の説明書をご確認下さい。

■返礼品提供事業者
株式会社イーケイジャパン
